ওরিফিস ফ্ল্যাঞ্জস

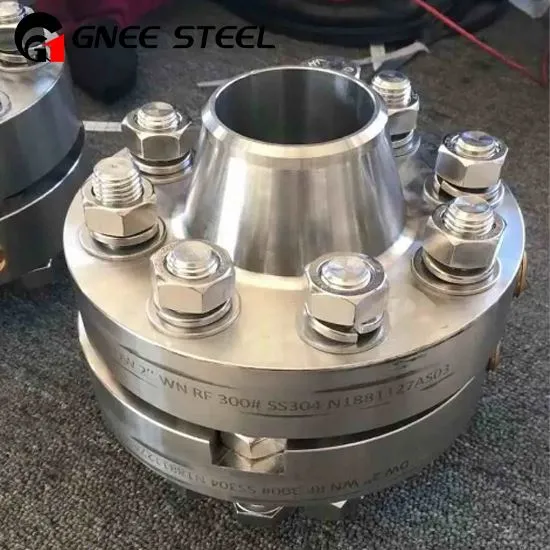

অরিফিস ফ্ল্যাঞ্জ অ্যাসেম্বলিতে ফ্ল্যাঞ্জ, ওরিফিস প্লেট, বোল্ট, নাট, গ্যাসকেট এবং প্লাগগুলির একটি কাপলেট থাকে। জ্যাকিং স্ক্রু প্রাথমিক ইনফ্লো উপাদানের সহজ নিষ্পত্তি নিশ্চিত করে। ওরিফিস ফ্ল্যাঞ্জগুলি সাধারণত রাইজড ফেস এবং রিং টাইপ জয়েন্ট ফেসিং ফ্ল্যাঞ্জের সাথে আসে। তারা, সমস্ত হিংস্র উদ্দেশ্যে, অপ্রয়োজনীয় মেশিনিং সহ ওয়েল্ড নেক এবং স্লিপ-অন ফ্ল্যাঞ্জের মতোই।

অনুসন্ধান পাঠান

এখন চ্যাট করুন

চীনে একটি শীর্ষস্থানীয় সরবরাহকারী এবং প্রস্তুতকারক হিসাবে, GNEE ইস্পাত খরচ-কার্যকর নিকেল-ভিত্তিক খাদ পণ্য সরবরাহ করে।

ই-মেইল পাঠান:ss@gneesteel.com
টেলিফোন:+8615824687445

পণ্য পরিচিতি

ওরিফিস ফ্ল্যাঞ্জের নির্দিষ্ট বোল্ট দৈর্ঘ্য রয়েছে, যা অনেকগুলি মেশিনের জন্য উপযুক্ত। এগুলি বৃত্তাকার মাত্রা সহ ডিস্কের মতো আকৃতির। ওরিফিস ফ্ল্যাঞ্জগুলি পাইপের চলমান বিষয়বস্তুর বল এবং চাপ নির্ধারণ করতে পারে। ওরিফিস ফ্ল্যাঞ্জগুলিতে বেশ কয়েকটি ছিদ্র রয়েছে, যা পাইপ বা তাদের আউটলেটের সাথে সংযুক্ত করার সময় সহায়ক। ওরিফিস ফ্ল্যাঞ্জগুলি খুব শক্ত, তাদের থেকে ফলন অঙ্কুরিত হওয়ার ব্যাপক শক্তি। নৃশংস পরিস্থিতিতে তাদের টিকে থাকার এবং বসবাস করার ক্ষমতা অসাধারণ। অরিফিস ফ্ল্যাঞ্জগুলি ভারী ধাতুতে ভরা, তাদের ভারী ওজনযুক্ত করে তোলে। এই ধরনের খাদ বিষয়বস্তু তাদের খুব শক্তিশালী এবং বলিষ্ঠ করে তোলে। তাদের গঠনের গঠন তাদের যান্ত্রিক শক্তি এবং স্থায়িত্ব চিহ্নিত করে।

অরিফিস ফ্ল্যাঞ্জ স্ট্যান্ডার্ড স্পেসিফিকেশন

পণ্যের নাম	ওরিফিস ফ্ল্যাঞ্জস
আকার পরিসীমা	1/2″ (15 NB) থেকে 48″ (1200NB)
ক্লাস/চাপ রেটিং	150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 ইত্যাদি।
মান / মাত্রা	ANSI/ASME B16.5, B16.47 সিরিজ A ও B, B16.48, BS4504, BS 10, EN-1092, DIN, BS, GOST, MSS SP-44, ISO70051, JISB2220, BS 1560-3.1, API7S-15, API7S-43, API605
ফ্ল্যাঞ্জ ফেস টাইপস/ কানেকশন টাইপ	ফ্ল্যাট ফেস ফ্ল্যাঞ্জ (FF), রাইজড ফেস ফ্ল্যাঞ্জ (RF), রিং জয়েন্ট ফ্ল্যাঞ্জ (RTJ), ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ, পুরুষ এবং মহিলা ফ্ল্যাঞ্জ (M&F), বড় এবং ছোট জিভ-এন্ড-গ্রুভ ফ্ল্যাঞ্জ (T&G)
মাত্রা	ANSI B16.5, ANSI B16.47 সিরিজ A & B, ASA, API-605, MSS SP44, AWWA, কাস্টম অঙ্কন
নিজস্ব নকশা	আপনার অঙ্কন অনুযায়ী\|AS, BS, ANSI, DIN, JIS\|সমান এবং কনফিগারেশন হ্রাস
ম্যাটেরিয়াল টেস্ট সার্টিফিকেট (MTC)	EN 10204 3.2 এবং EN 10204 3.1 অনুসারে, NACE MR0175, NACE MR0103 প্রত্যয়িত পরীক্ষার শংসাপত্রগুলি
টেস্ট সার্টিফিকেট	100% রেডিওগ্রাফি টেস্ট রিপোর্ট, EN 10204/3.1B, কাঁচামাল সার্টিফিকেট, তৃতীয় পক্ষের পরিদর্শন রিপোর্ট, ইত্যাদি
টেস্ট	হাইড্রোস্ট্যাটিক টেস্টিং মেশিন, ডাইরেক্ট রিডিং স্পেকট্রোগ্রাফ, ইউআই ট্রাসনিক ফ্লা ডিটেক্টর, এক্স-রে ডিটেক্টর, ম্যাগনেটিক পার্টিকেল ডিটেক্টর
সরঞ্জাম / মেশিন	প্রেস মেশিন, পুশিং মেশিন, বেন্ডিং মেশিন, স্যান্ড-ব্লাস্টিং মেশিন, ইলেকট্রিক বেভেলিং মেশিন ইত্যাদি।
আবরণ	অ্যান্টি-রাস্ট পেইন্ট, অয়েল ব্ল্যাক পেইন্ট, হলুদ স্বচ্ছ, জিঙ্ক প্লেটেড, কোল্ড এবং হট ডিপ গ্যালভানাইজড
উৎপত্তি	চীন
অ্যাপ্লিকেশন/ব্যবহার	অফশোর, তেল ক্ষেত্র, জাহাজ নির্মাণ, জল ব্যবস্থা, প্রাকৃতিক গ্যাস, পাইপ প্রকল্প, বৈদ্যুতিক শক্তি, ইত্যাদি

monel orifice flanges

ওরিফিস ফ্ল্যাঞ্জের উপকরণ এবং গ্রেড

স্টেইনলেস স্টীল ওরিফিস ফ্ল্যাঞ্জস:ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L

ডুপ্লেক্স এবং সুপার ডুপ্লেক্স স্টিল ওরিফিস ফ্ল্যাঞ্জস:ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61

কার্বন ইস্পাত অরিফিস ফ্ল্যাঞ্জ:ASTM / ASME A/SA 105 ASTM / ASME A 350 , ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F706

নিম্ন তাপমাত্রা কার্বন ইস্পাত অরিফিস ফ্ল্যাঞ্জস:ASTM A350, LF2, LF3

খাদ ইস্পাত ওরিফিস ফ্ল্যাঞ্জস:ASTM / ASME A/SA 182 এবং A 387 F1, F5, F9, F11, F12, F22, F91

তামা খাদ ইস্পাত ওরিফিস ফ্ল্যাঞ্জস:ASTM SB 61 , SB62 , SB151 , SB152 UNS নং C 70600 (Cu-Ni 90/10), C 71500 (Cu-Ni 70/30), UNS নং C 10100, 10200, 101200, 101200, 1012000, 1012000

নিকেল খাদ ওরিফিস ফ্ল্যাঞ্জস:ASTM SB564, SB160, SB472, SB162 Nickel 200 (UNS No. N02200), Nickel 201 (UNS No. N02201), Monel 400 (UNS No. N04400), Monel 500 (UNS No. N05S08), N05S08 No. N08800), Inconel 825 (UNS No. N08825), Inconel 600 (UNS No. N06600), Inconel 625 (UNS No. N06625), Inconel 601 (UNS No. N06601), Hastelloy C 276 (UNS No. N06601), Hastelloy C 276 (UNS No. N06600) 20 (UNS No. N08020)

ওরিফিস ফ্ল্যাঞ্জের ব্যবহার

ওরিফিস ফ্ল্যাঞ্জগুলি শিল্প খাতে, বিশেষত তেল এবং গ্যাস, পাওয়ার সিস্টেম, উত্পাদন এবং প্রক্রিয়া পাইপিংয়ে ব্যবহৃত হয়। অরিফিস ফ্ল্যাঞ্জের প্রাথমিক ব্যবহার হল প্রেসার গেজ, ট্রান্সমিশন লাইন এবং মিটারের মতো সরঞ্জামগুলির সাথে ওরিফিস ফ্ল্যাঞ্জকে সংযুক্ত করে একটি পাইপ বা টিউবের মাধ্যমে তরল প্রবাহ পরিমাপ করা। অরিফিস ফ্ল্যাঞ্জের অন্যান্য সাধারণ ব্যবহারগুলির মধ্যে রয়েছে কাঠামোগত সহায়তা প্রদান, একাধিক পাইপের মধ্যে চাপের ভারসাম্য বজায় রাখা এবং ফিটিং সংযোগ করার সময় একটি গ্যাস-টাইট সিল তৈরি করা।

ওরিফিস ফ্ল্যাঞ্জের সুবিধা

ওরিফিস ফ্ল্যাঞ্জের অনেক সুবিধা রয়েছে এবং এটি খুব বহুমুখী। তারা দক্ষ চাপ বিতরণ প্রদান করে, যান্ত্রিক কর্মক্ষমতা উন্নত করে এবং শক্তি সঞ্চয় করে। এগুলি ইনস্টল এবং রক্ষণাবেক্ষণ করাও সহজ, যা তাদের শিল্প ক্রিয়াকলাপের জন্য একটি জনপ্রিয় পছন্দ করে তোলে।
