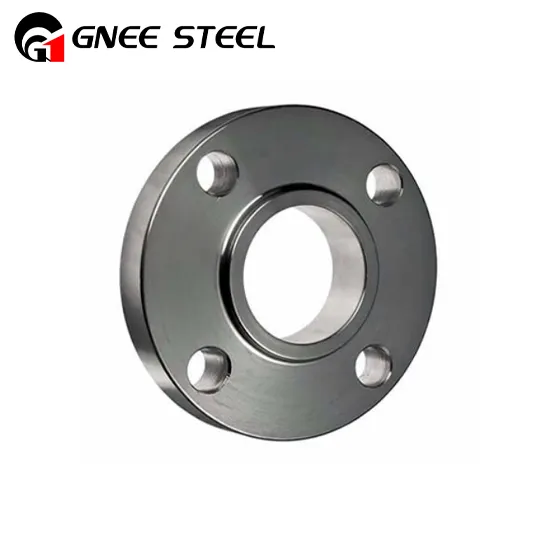

স্লিপ-অন (SO) ফ্ল্যাঞ্জগুলি হল এক ধরনের ফ্ল্যাঞ্জ যার সিলিং পৃষ্ঠে একটি সমতল মুখ থাকে এবং সাধারণত নিম্ন-চাপ প্রয়োগে ব্যবহৃত হয়। এগুলিকে "স্লিপ-অন" বলা হয় কারণ এগুলি সহজেই একটি পাইপ বা ফিটিং এর শেষে স্লিপ করা যায় এবং তারপরে জায়গায় ঝালাই করা যায়। তাদের একটি উদাস-আউট অভ্যন্তরীণ ব্যাস রয়েছে যা পাইপের বাইরের ব্যাসের সাথে মেলে, যা তরল বা গ্যাসের মসৃণ প্রবাহের অনুমতি দেয়।
| পণ্যের ধরন | স্লিপ-অন পাইপ ফ্ল্যাঞ্জ, ASME 16.5 স্লিপ অন ফ্ল্যাঞ্জস / SORF ফ্ল্যাঞ্জ |
|---|---|
| আকার | ½" (15 NB) থেকে 48″ (1200NB) |
| ক্লাস | 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS, DIN স্ট্যান্ডার্ড ND-6,10, 16, 25, 40 ইত্যাদি |
| Flanges উপর স্টেইনলেস স্টীল স্লিপ | ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H,904L |
| Flanges উপর কার্বন ইস্পাত স্লিপ | ASTM / ASME A/SA 105 ASTM / ASME A 350 , ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70 |
| Flanges উপর খাদ ইস্পাত স্লিপ | ASTM / ASME A/SA 182 এবং A 387 F1, F5, F9, F11, F12, F22, F91 |
| Flanges উপর ডুপ্লেক্স ইস্পাত স্লিপ | ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61 |
| স্পেশালাইজ | অঙ্কন অনুযায়ী |
| স্ট্যান্ডার্ড | ANSI : ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48, JIS,DIN,BS4504,SABS1123,EN1092-1, UNI,AS2129,GOST-12820 DIN : DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN263, DIN263, DIN263, DIN DIN2637, DIN2638, DIN2673 BS : BS4504, BS4504, BS1560, BS10 |
| সংযোগের ধরন / ফ্ল্যাঞ্জ ফেস টাইপ | রিং টাইপ জয়েন্ট, ল্যাপ-জয়েন্ট ফেস, উত্থিত মুখ, চ্যাপ্টা মুখ, বড় পুরুষ-মহিলা, ছোট পুরুষ-মহিলা, বড় জিহ্বা এবং খাঁজ, ছোট জিহ্বা এবং খাঁজ |
স্লিপ-অন ফ্ল্যাঞ্জের প্রকার এবং তাদের অ্যাপ্লিকেশন
দুটি প্রধান ধরনের স্লিপ-অন ফ্ল্যাঞ্জ রয়েছে, প্রতিটি পাইপিং সিস্টেমের মধ্যে নির্দিষ্ট প্রয়োজনীয়তা এবং অ্যাপ্লিকেশনগুলি পূরণ করার জন্য ডিজাইন করা হয়েছে:
স্ট্যান্ডার্ড স্লিপ-অন ফ্ল্যাঞ্জ
স্ট্যান্ডার্ড বা উত্থিত মুখ স্লিপ-অন ফ্ল্যাঞ্জগুলির সিলিং পৃষ্ঠে একটি উত্থিত মুখ থাকে। এই বৈশিষ্ট্যটি গ্যাসকেটের জন্য একটি প্ল্যাটফর্ম সরবরাহ করে, যা ফ্ল্যাঞ্জ এবং সংলগ্ন পাইপ বা জিনিসপত্রের মধ্যে একটি নির্ভরযোগ্য সীলমোহর নিশ্চিত করে। ফলস্বরূপ, তারা কম চাপ প্রয়োগের জন্য উপযুক্ত যেখানে বোল্ট শক্ত করার শক্তিগুলি লিক প্রতিরোধ করতে গ্যাসকেটকে পর্যাপ্তভাবে সংকুচিত করতে পারে।
ল্যাপ জয়েন্ট স্লিপ-অন ফ্ল্যাঞ্জ
ল্যাপ জয়েন্ট স্লিপ-অন ফ্ল্যাঞ্জগুলির একটি সমতল মুখ এবং একটি পৃথক সমর্থন ফ্ল্যাঞ্জ রয়েছে। সাপোর্ট ফ্ল্যাঞ্জটি পাইপের শেষে স্লিপ করা হয় এবং ল্যাপ জয়েন্ট স্টাব প্রান্তের সাথে সারিবদ্ধ হয়, যা তারপর পাইপের সাথে সংযুক্ত থাকে। এই নকশাটি ঘূর্ণায়মান আন্দোলনের অনুমতি দেয়, ইনস্টলেশন বা রক্ষণাবেক্ষণের সময় প্রান্তিককরণ নমনীয়তা প্রদান করে। এগুলি প্রায়শই এমন সিস্টেমে ব্যবহৃত হয় যেগুলির জন্য ঘন ঘন বিচ্ছিন্নকরণ, তাপীয় সম্প্রসারণ বা সংকোচন প্রয়োগের প্রয়োজন হয়।
স্লিপ অন ফ্ল্যাঞ্জ ব্যবহার করুন
স্লিপ অন ফ্ল্যাঞ্জগুলি সাধারণত নিম্নলিখিত অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়:
নিম্ন-চাপের অ্যাপ্লিকেশন:স্লিপ অন ফ্ল্যাঞ্জগুলি নিম্ন-চাপের অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়, যেমন জল এবং গ্যাস পাইপলাইন, যেখানে চাপ 300 psi-এর বেশি হয় না।
রাসায়নিক এবং পেট্রোকেমিক্যাল উদ্ভিদ:স্লিপ অন ফ্ল্যাঞ্জগুলি রাসায়নিক এবং পেট্রোকেমিক্যাল প্ল্যান্টে সাধারণ, যেখানে তারা পাইপিং সিস্টেম এবং সরঞ্জামগুলিকে সংযুক্ত করে।
HVAC সিস্টেম:HVAC (হিটিং, ভেন্টিলেশন এবং এয়ার কন্ডিশনার) সিস্টেমে স্লিপ অন ফ্ল্যাঞ্জগুলি সাধারণ, যেখানে এগুলি ডাক্টওয়ার্ক এবং পাইপিং সংযোগ করতে ব্যবহৃত হয়।
পানি শোধনাগার:স্লিপ অন ফ্ল্যাঞ্জগুলি জল শোধনাগারগুলিতে তাদের ব্যবহার খুঁজে পায়, যা পাইপিং সিস্টেম এবং সরঞ্জামগুলিকে সংযুক্ত করে।
খাদ্য ও পানীয় শিল্প:স্লিপ অন ফ্ল্যাঞ্জগুলি খাদ্য এবং পানীয় শিল্পে ব্যাপক, যেখানে তারা পাইপিং সিস্টেম এবং সরঞ্জামগুলিকে সংযুক্ত করতে ব্যবহৃত হয়।
স্লিপ-অন ফ্ল্যাঞ্জের সুবিধা
- কম ইনস্টলেশন খরচ
- ইনস্টলেশনের সময় অন্যান্য অংশের সাথে সারিবদ্ধ করা সহজ
- ভাল ফুটো প্রতিরোধ
- ফ্ল্যাঞ্জের ভিতরে এবং বাইরে ঢালাই
- সঠিক পাইপ কাটার জন্য কম সময়
- যেহেতু পাইপটি ফ্ল্যাঞ্জে স্লাইড করে, এটি স্লাইডিং ফ্ল্যাঞ্জের নীচের হাবের সাথে সামঞ্জস্যপূর্ণ
