Incoloy খাদ 800 পাইপ ফিটিং
আকার: 1/8" থেকে 2"
চাপের রেটিং: 3000 psi - 10,000 psi
থ্রেড: এনপিটি, বিএসপিটি, বিএসপিপি
1.4876 Incoloy 800 ঢালাই পাইপ ফিটিংস এবং টিউব স্তনবৃন্ত
আকার: 24" থেকে 96" বা কাস্টম
চাপের রেটিং: 3000 psi - 10,000 psi
থ্রেড: এনপিটি, বিএসপিটি, বিএসপিপি
চীনে একটি শীর্ষস্থানীয় সরবরাহকারী এবং প্রস্তুতকারক হিসাবে, GNEE ইস্পাত খরচ-কার্যকর নিকেল-ভিত্তিক খাদ পণ্য সরবরাহ করে।
- ই-মেইল পাঠান:ss@gneesteel.com
- টেলিফোন:+8615824687445
Incoloy খাদ 800 পাইপ ফিটিংবর্ণনা

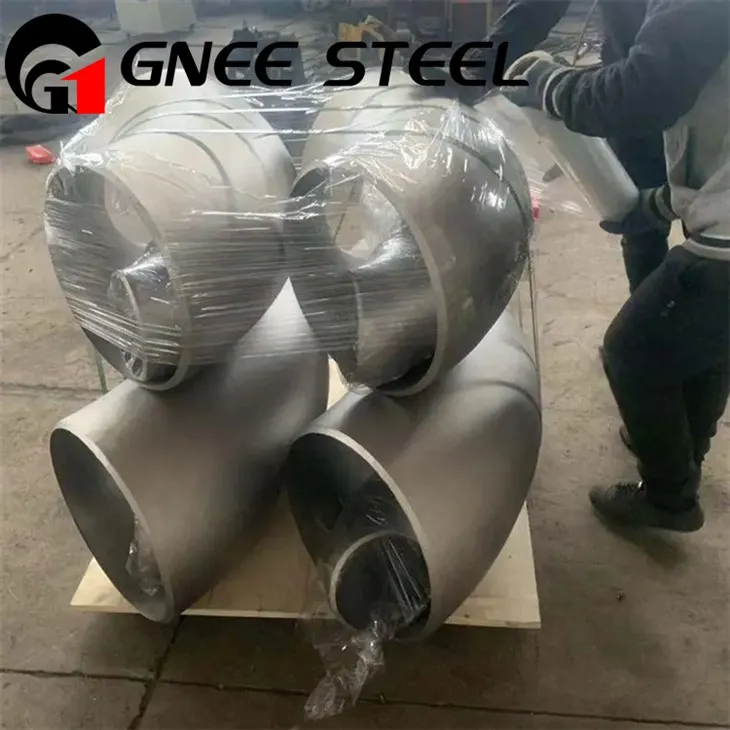

GNEE ইনকোলয় অ্যালয় 800 পাইপ ফিটিং
ইনকোলয় 800 অ্যালয় পাইপ ফিটিং হল একটি নিকেল-লোহা-ক্রোমিয়াম খাদ যা তাদের অসাধারণ শক্তি এবং উচ্চ তাপমাত্রা, জারণ এবং ক্ষয় প্রতিরোধের জন্য পরিচিত। তারা রাসায়নিক, পেট্রোকেমিক্যাল, এবং শিল্প চুল্লি শিল্পে আবেদনের দাবির জন্য উপযুক্ত। মূল বিবেচনার মধ্যে রয়েছে বিভিন্ন গ্রেডের মধ্যে পার্থক্য (800, 800H, এবং 800HT), তাদের উচ্চ-তাপমাত্রার যান্ত্রিক বৈশিষ্ট্য এবং নির্দিষ্ট জারা প্রতিরোধের বৈশিষ্ট্য, যেমন ক্লোরাইড স্ট্রেস ক্র্যাকিংয়ের প্রতিরোধ।
প্রকার এবং অ্যাপ্লিকেশন
Incoloy 800: প্রায় 1500 ডিগ্রি ফারেনহাইট (816 ডিগ্রি) পর্যন্ত সাধারণ উচ্চ-তাপমাত্রার প্রয়োগের জন্য উপযুক্ত।
Incoloy 800H এবং 800HT: উচ্চ তাপমাত্রায় চমৎকার ক্রীপ এবং ফেটে যাওয়ার শক্তি প্রয়োজন এমন অ্যাপ্লিকেশনের জন্য উপযুক্ত। প্রধান পার্থক্য হল 800H-এ কার্বনের পরিমাণ বেশি, যখন 800HT-এ উচ্চতর অ্যালুমিনিয়াম এবং টাইটানিয়াম সামগ্রী রয়েছে, যা এর উচ্চ-তাপমাত্রা শক্তি বাড়ায়।
শিল্প অ্যাপ্লিকেশন: শিল্প চুল্লি, হিট এক্সচেঞ্জার এবং হাইড্রোকার্বন ক্র্যাকারগুলিতে ব্যবহৃত হয়।
রাসায়নিক এবং পেট্রোকেমিক্যাল প্রক্রিয়াকরণ: এর ক্ষয় প্রতিরোধ ক্ষমতা এবং উচ্চ-তাপমাত্রার কার্যকারিতার কারণে এই শিল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
incoloy খাদ 800 পাইপ ফিটিং স্পেসিফিকেশন
ইনকোলয় অ্যালয় 800/800H/800HT বাট ওয়েল্ড পাইপ ফিটিং স্পেসিফিকেশন
স্পেসিফিকেশনASTM B366 / ASME SB366
মাত্রাASME/ANSI B16.9, ASME B16.28, MSS-SP-43, MSS SP-79
আকার1/8" NB থেকে 48" NB। (বিজোড় এবং 100% X-রে ওয়েল্ডেড, তৈরি)
টাইপবিজোড় / ঢালাই / গড়া
নমন ব্যাসার্ধR=1D, 2D, 3D, 5D, 6D, 8D, 10D বা কাস্টম
পুরুত্বSch 5s, Sch 10s, Sch 40s, Sch 80s, Sch 160s, Sch XXS
গ্রেড800 / 800H / 800HT UNS (N08800, N08810, N08811), DIN (1.4876, 1.4958, 1.4959)
incoloy খাদ 800 পাইপ ফিটিং স্পেসিফিকেশন
ইনকোনেল 800 পাইপ ফিটিং এর রাসায়নিক রচনা
| উপাদান | ইনকোনেল 800 | ইনকোনেল 800H | ইনকোনেল 800HT |
|---|---|---|---|
| নিকেল (Ni) | 30.0 – 35.0 | 30.0 – 35.0 | 30.0 – 35.0 |
| ক্রোমিয়াম (Cr) | 19.0 – 23.0 | 19.0 – 23.0 | 19.0 – 23.0 |
| আয়রন (Fe) | ভারসাম্য | ভারসাম্য | ভারসাম্য |
| কার্বন (C) | 0.10 এর থেকে কম বা সমান | 0.05 – 0.10 | 0.06 – 0.10 |
| অ্যালুমিনিয়াম (আল) | 0.15 – 0.60 | 0.15 – 0.60 | 0.25 – 0.60 |
| টাইটানিয়াম (Ti) | 0.15 – 0.60 | 0.15 – 0.60 | 0.25 – 0.60 |
ইনকোনেল 800 ফিটিং এর যান্ত্রিক বৈশিষ্ট্য
| সম্পত্তি | ইনকোনেল 800 | ইনকোনেল 800H | ইনকোনেল 800HT |
|---|---|---|---|
| প্রসার্য শক্তি (মিনিট) | 520 MPa | 450 এমপিএ | 500 MPa |
| ফলন শক্তি (0.2% অফসেট) | 205 এমপিএ | 170 এমপিএ | 210 এমপিএ |
| দীর্ঘতা (মিনিট) | 30% | 35% | 30% |
| কঠোরতা (সর্বোচ্চ) | রকওয়েল বি 90 | রকওয়েল বি 88 | রকওয়েল বি 88 |
বিভিন্ন ধরনের incoloy অ্যালয় 800 পাইপ ফিটিং
ইনকোনেল 800 ফিটিংসের ব্যাপক পরিসর
Gnee Steel শিল্পের বিস্তৃত পরিসরে বিবিধ প্রয়োগের চাহিদা মেটাতে Inconel 800 ফিটিংসের ব্যাপক পরিসর তৈরি ও সরবরাহ করে। আমাদের ফিটিংগুলি বিভিন্ন কনফিগারেশন, চাপের রেটিং এবং মানগুলিতে উপলব্ধ, উচ্চ-তাপমাত্রা এবং ক্ষয়কারী পরিবেশে নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে৷
বাট-ওয়েল্ড ফিটিং (ASME B16.9)
ঢালাই করা পাইপিং সিস্টেমে নিরবচ্ছিন্ন একীকরণের জন্য ডিজাইন করা হয়েছে, এই ফিটিংগুলি একটি মসৃণ অভ্যন্তরীণ পৃষ্ঠকে বৈশিষ্ট্যযুক্ত করে যা প্রবাহ প্রতিরোধকে কম করে, উচ্চ-চাপ, উচ্চ-তাপমাত্রার অ্যাপ্লিকেশনের জন্য তাদের আদর্শ করে তোলে৷
90 ডিগ্রী এবং 45 ডিগ্রী কনুই (লম্বা এবং ছোট ব্যাসার্ধ)
সমান এবং টিস হ্রাস
এককেন্দ্রিক এবং উদ্ভট হ্রাসকারী
শেষ ক্যাপস
স্টাব শেষ
সকেট ওয়েল্ড ফিটিং (ASME B16.11)
সকেট ওয়েল্ড ফিটিংগুলি ছোট-ব্যাস, উচ্চ-চাপের পাইপিং সিস্টেমের জন্য আদর্শ, যা রাসায়নিক এবং পাওয়ার প্ল্যান্ট অ্যাপ্লিকেশনের জন্য উপযুক্ত একটি শক্তিশালী, ফুটো-প্রুফ সংযোগ প্রদান করে৷ সকেট জোড় কনুই
টি
সম্পূর্ণ এবং অর্ধেক জিনিসপত্র
ক্যাপস
থ্রেডেড ফিটিং (ASME B16.11)
থ্রেডেড ফিটিংগুলিকে সহজে সমাবেশের জন্য ডিজাইন করা হয়েছে এবং কম{0}} এবং মাঝারি-চাপের সিস্টেমে বিচ্ছিন্ন করার জন্য এবং প্রক্রিয়া পাইপিংয়ে কম্প্যাক্ট বা অস্থায়ী ইনস্টলেশনের জন্য আদর্শ।
থ্রেডেড কনুই
টি
স্পুল
প্লাগ
বুশিংস
চাপ-অ্যালয় 800 সিমলেস রিডুসার ফিটিং (psig) এর জন্য তাপমাত্রা রেটিং
| তাপমাত্রা | প্রেসার ক্লাস 150 | প্রেসার ক্লাস 300 | |||||
|---|---|---|---|---|---|---|---|
| ডিগ্রী এফ | ডিগ্রী | ¼ - 1 ইঞ্চি | 1¼ - 2 ইঞ্চি | 2½ - 3 ইঞ্চি | ¼ - 1 ইঞ্চি | 1¼ - 2 ইঞ্চি | 2½ - 3 ইঞ্চি |
| -20 থেকে 150 | -29 থেকে 66 | 300 | 2000 | 1500 | 1000 | (দ্রষ্টব্য: ক্লাস 300 রেটিং এই ডেটাতে 1¼ ইঞ্চি থেকে শুরু হয় বলে মনে হচ্ছে) | |
| 200 | 93 | 265 | 1785 | 1350 | 910 | ||
| 250 | 121 | 225 | 1575 | 1200 | 825 | ||
| 300 | 149 | 185 | 1360 | 1050 | 735 | ||
| 350 | 177 | 150 | 1150 | 900 | 650 | ||
| 400 | 204 | – | 935 | 750 | 560 | ||
| 450 | 232 | – | 725 | 600 | 475 | ||
| 500 | 260 | – | 510 | 450 | 385 | ||
| 550 | 288 | – | 300 | 300 | 300 |
Inconel 800 Stub এন্ড টলারেন্স চার্ট
| খাদ 800 ফিটিং সহনশীলতা | হ্রাসকারী এবং ল্যাপ জয়েন্ট স্টাব শেষ |
কনুই এবং পাইপ টি |
পাইপ শেষ ক্যাপ | |||
|---|---|---|---|---|---|---|
| ASME B16.9 সাধারণ পাইপের আকার | আইডি শেষে |
OD বেভেল এ |
খাদ 800 ফিটিংস ওয়াল পুরুত্ব টি | সব মিলিয়ে- H এর দৈর্ঘ্য |
কেন্দ্র-থেকে-শেষ মাত্রা A ,C ,B |
সব মিলিয়ে- F এর দৈর্ঘ্য |
| 1/2 থেকে 2-1/2 | +0.06 | 87.5% এর কম নয় নামমাত্র পুরুত্বের |
+/- 0.06 | +/- 0.06 | +/- 0.12 | |
| -0.03 | ||||||
| 3 থেকে 3-1/2 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.12 | |
| 4 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.12 | |
| 5 থেকে 8 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.25 | |
| 10 থেকে 18 | +/- 0.12 | +0.16 | +/- 0.09 | +/- 0.09 | +/- 0.25 | |
| -0.12 | ||||||
| 20 থেকে 24 | +/- 0.19 | +0.25 | +/- 0.09 | +/- 0.09 | +/- 0.25 | |
| -0.19 | ||||||
| 26 থেকে 30 | +/- 0.19 | +0.25 | +/- 0.19 | +/- 0.12 | +/- 0.38 | |
| -0.19 | ||||||
| 32 থেকে 48 | +/- 0.19 | +0.25 | +/- 0.19 | +/- 0.19 | +/- 0.38 | |
| -0.19 | ||||||
জিনি ইস্পাত সম্পর্কে
Gnee Steel নিকেল 201, নিকেল 202, Hastelloy C-276, Hastelloy C-22, Hastelloy B, Hastelloy C-4, Inconel Alloy 600, Inconel, Inconel, Inconel,278 সহ বিভিন্ন নিকেল ভিত্তিক সংকর ধাতুর উৎপাদন ও বিক্রয়ে বিশেষজ্ঞ। X-750, Incoloy Alloy 800, Incoloy 800H/HT, Incoloy 825, Monel Alloy 400, Monel K500, এবং উচ্চ-তাপমাত্রার অ্যালয়। Gnee Steel এর পণ্যগুলি মহাকাশ, রাসায়নিক, বৈদ্যুতিক শক্তি, স্বয়ংচালিত এবং পারমাণবিক শক্তি প্রয়োগে ব্যাপকভাবে ব্যবহৃত হয়। আমরা গ্রাহকের প্রয়োজন অনুসারে কাস্টমাইজড অ্যালয় সলিউশনও অফার করি। খাদ মূল্য অনুসন্ধান বা কাস্টমাইজড খাদ সমাধান জন্য, একটি উদ্ধৃতি জন্য আমাদের সাথে যোগাযোগ করুনss@gneesteel.com।
গরম ট্যাগ: ইনকোলয় অ্যালয় 800 পাইপ ফিটিং, চায়না ইনকোলয় অ্যালয় 800 পাইপ ফিটিং সরবরাহকারী
